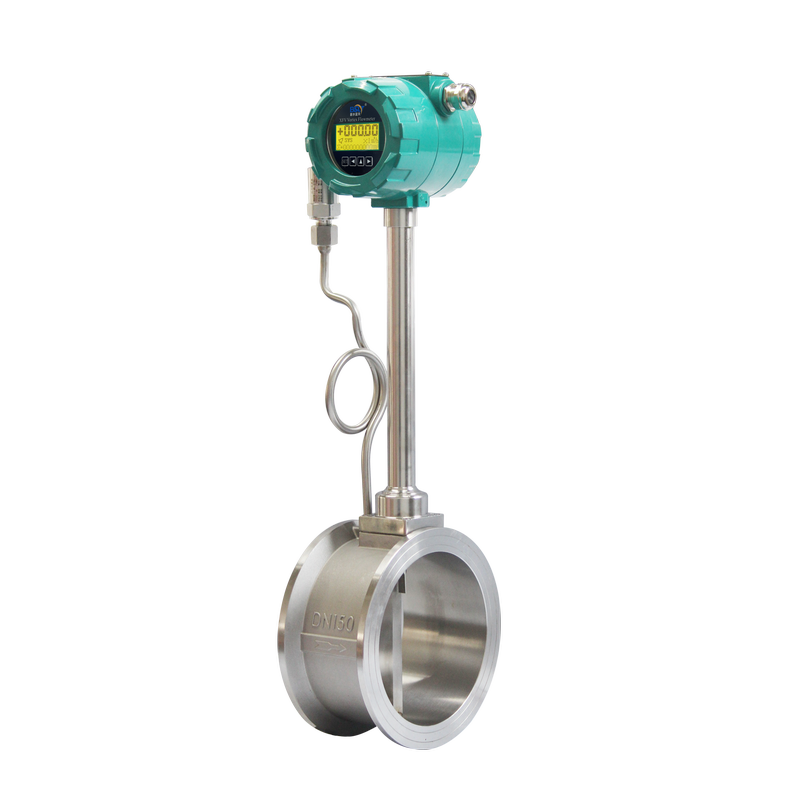

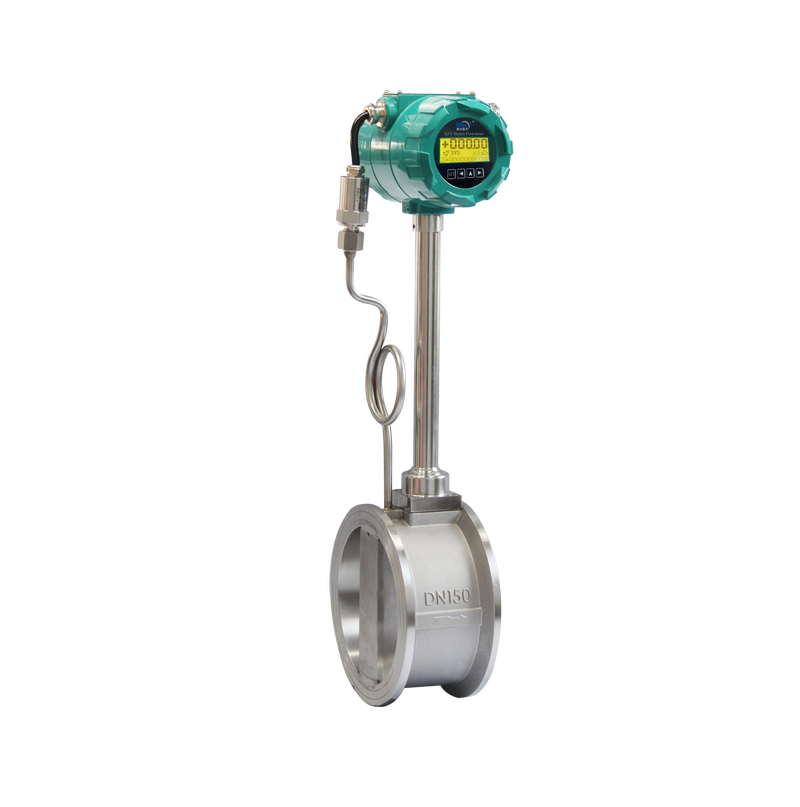

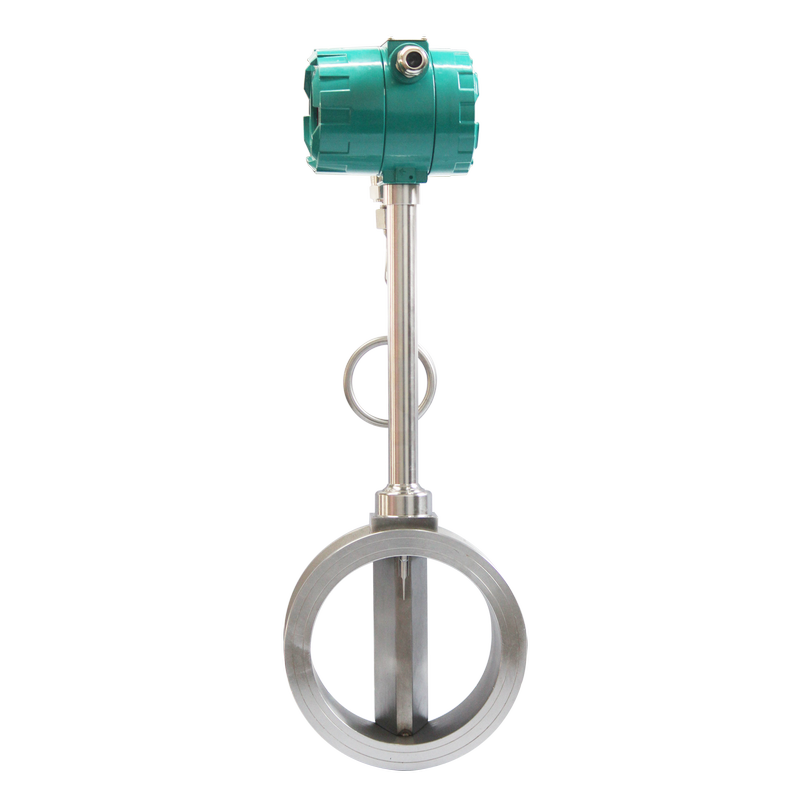

一体式法兰涡街流量计

XFV系列涡街流量计原理简要简介  测量原理:涡街流量计是利用卡门涡街原理进行流量测量的。在测量管中垂直插入一个柱状物时...

  • 实力企业
  • 技术人才
  • 工艺精湛
  • 售后完善
相关产品
联系我们
服务热线:400-688-0373
产品详情 /product details

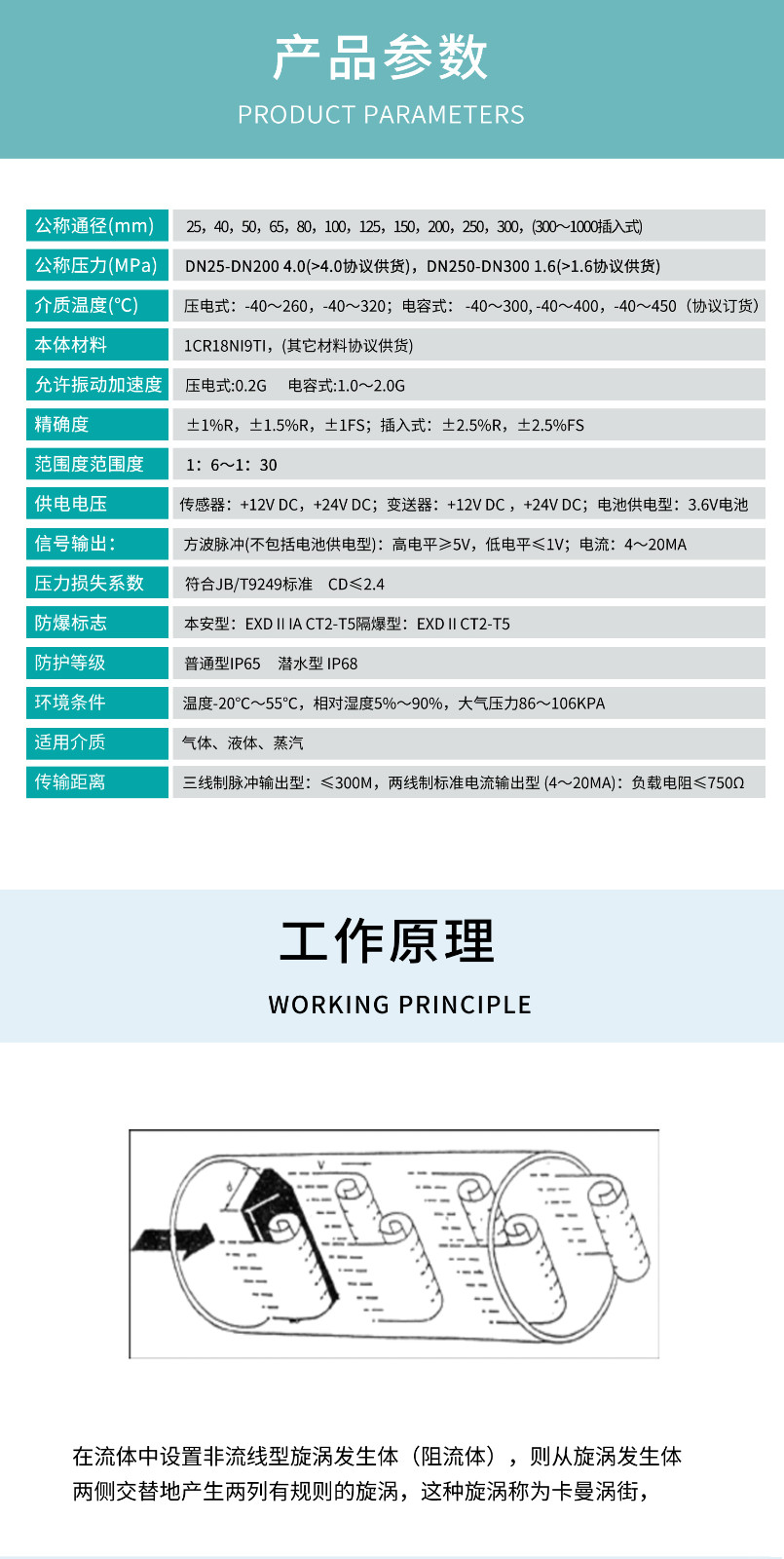

XFV系列涡街流量计原理简要简介

  测量原理:涡街流量计是利用卡门涡街原理进行流量测量的。在测量管中垂直插入一个柱状物时,流体通过柱状物两侧就自然交替地产生有规则的漩涡(如下图所示),这种漩涡列被称为卡门涡街。在d/D=0.281时,释放的漩涡稳定。(D为管道直径。)卡门涡街的释放频率与流体的流动可用下式表示:

  F=st•v/d 式中:

  F————————卡门涡街的释放频率

  St————————系数

  V—————————流速

  d—————————柱状物宽度

  斯特罗哈系数是涡街流量计的重要系数,在一定的雷诺数范围内,斯特罗哈数接近常数。如下图所示,在曲线的St=0.17平直部分,漩涡释放频率与流速成正比,检出频率f就可求得流速v,由v求出体积流量。

  用于测量流量的漩涡分离频率随流速而变化,不受流体密度和粘度的影响。伴随漩涡分离而产生的局部压力脉动,有压电探头检测出来,并在检测电路中被转换成与漩涡频率相对应的脉冲信号。脉冲信号还可以通过F/V和V/I转化成4-20mA的标准电流信号输出。

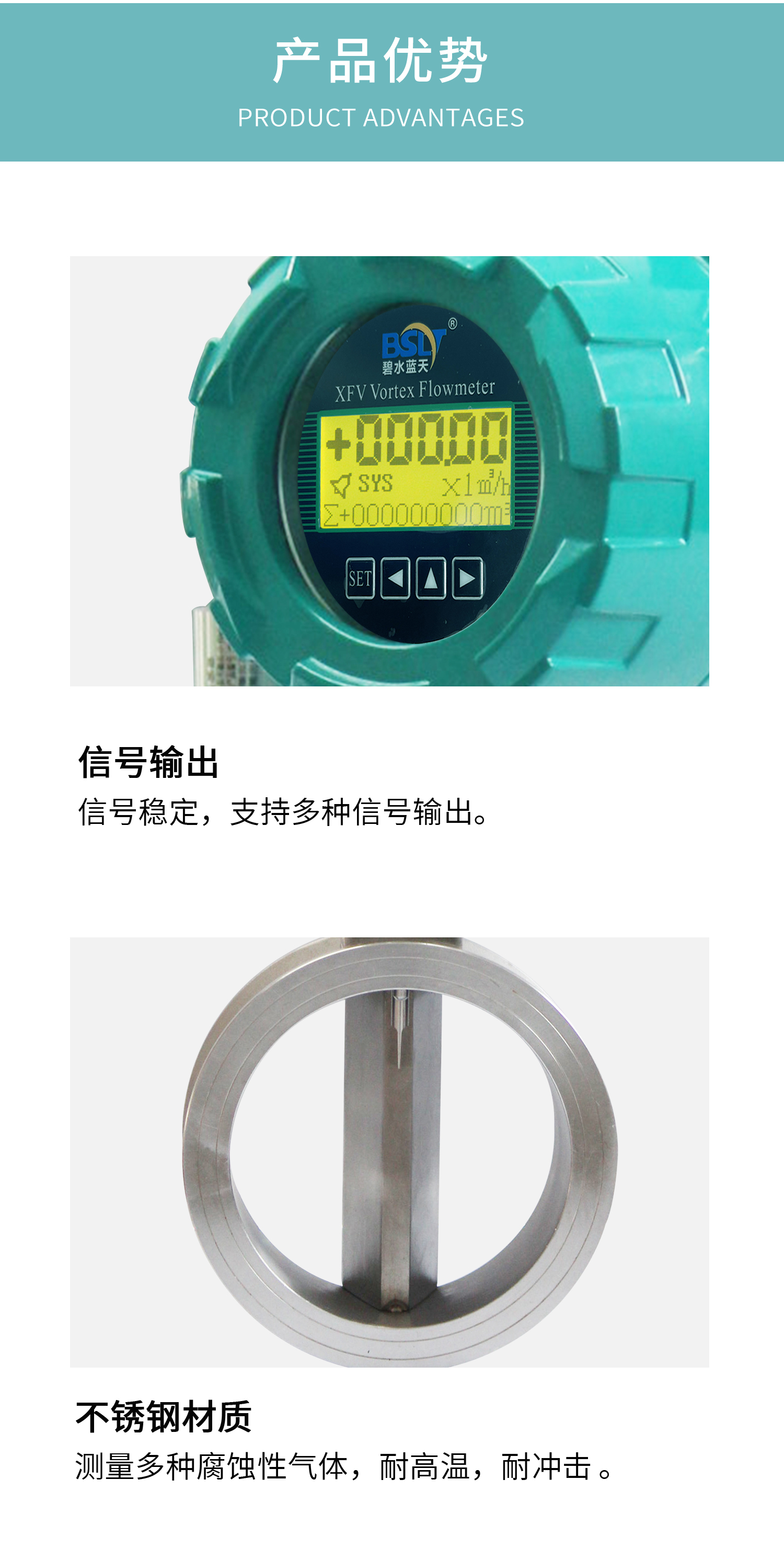

XFV系列漩涡街流量计的优点

  ◆XFV系列智能涡街流量计的大优点是抗振性能特别好,无零点漂移,可靠性高◆抗振性能特别好◆XFV系列智能涡街流量计的传感器的通用性很强,从而使得传感器具有良好的互换性。采用先进的数控设备加工传感器的表体和漩涡发声体等,确保加工精度,从而使得零部件(特别是漩涡发生体)的通用性强,从而真正做到不会因零部件的更换而影响传感器的重复性和精度,能产生强大而稳定的涡街信号。

  ◆结构简单牢固,无可动部件,可靠性高,作用维护方便。◆检测元件不与介质接触,性能稳定,使用寿命长。

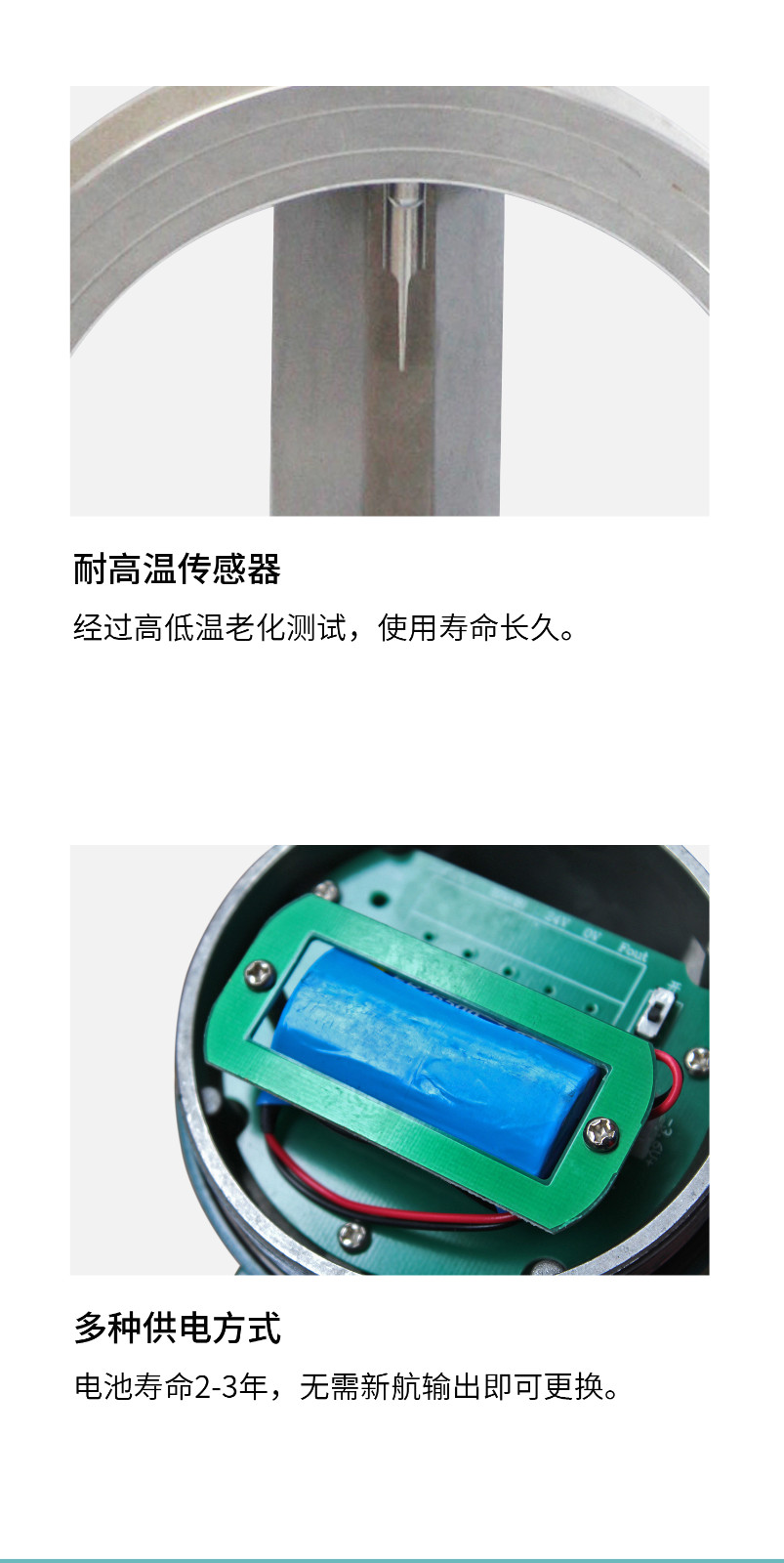

  传感器采用检测探头与漩涡发生体分开按照,而且耐高温的压电晶体密封在检测探头内,不与被测介质接触,所以XFE涡街流量计具有结构简单,通用性好、稳定高的特点。◆输出与流量成正比的脉冲信号或模拟信号,无零点漂移,精度高,方便与计算机联网。◆测量范围宽,量程比可达20:1.

  涡街流量计测量体积流量时不需补偿,涡街输出的信号实际上是与流速成系线性关系的,也就是与体积流量成正比。压力和温度补偿的目的是为了得至流体的密度,乘以体积流量就得到质量流量,若测量气体的体积流量就不需要补偿了。

  ◆在一定的雷诺数范围内,流量特性不受流体压力、温度、粘度、密度、成分的影响,仅与漩涡发生体的形状和尺寸有关。

  ◆应用范围广、蒸汽、气流、液体流量均可测量。

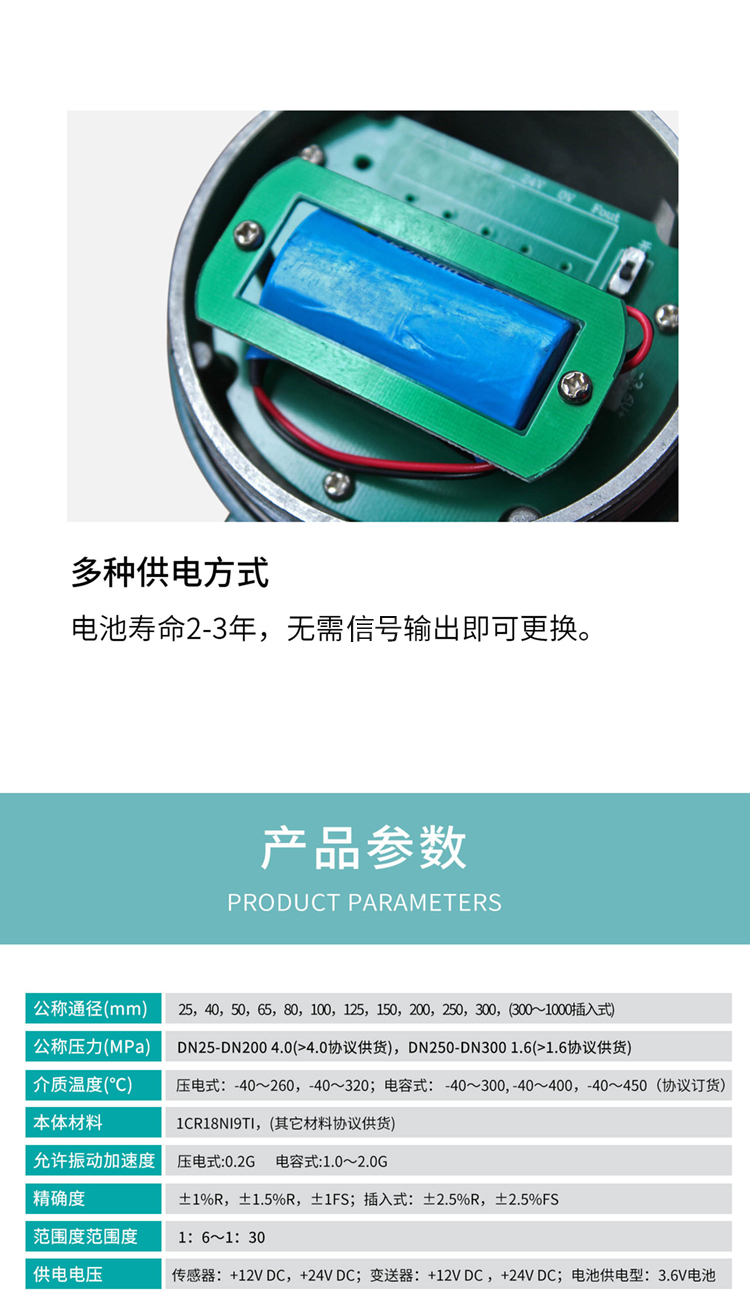

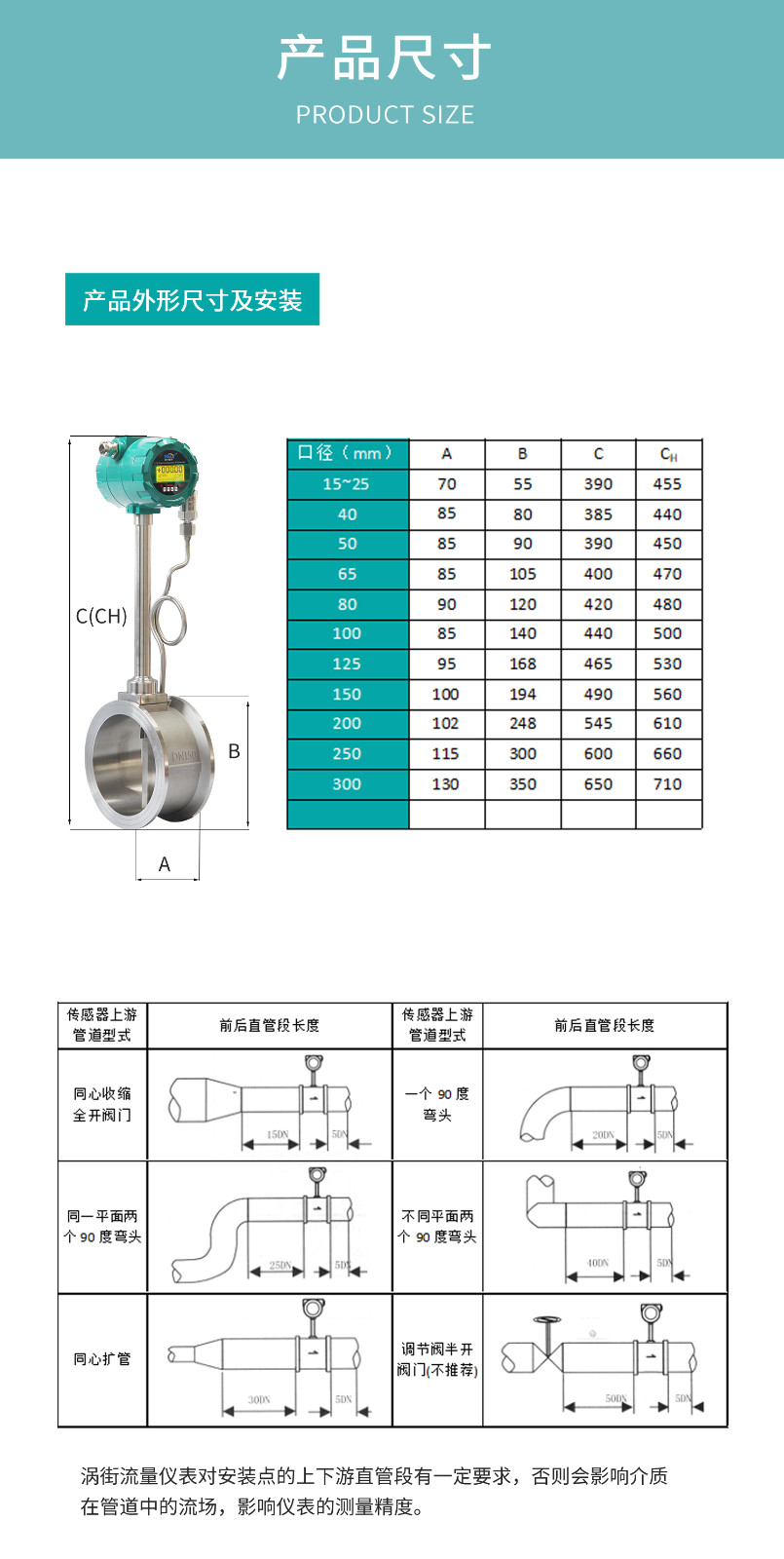

  XFV系列涡街流量计技术参数

  ◆ 公称口径:DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350~DN2000可选用插入式:

  ◆ 使用范围:气体(空气、氧气、氮气、煤气、天然气、化学气体等)、液体(水、高温水、油、食品液、化学液等)、蒸汽(饱和蒸汽、过热蒸汽)

  ◆ 可测介质温度:-40℃~280℃,-40℃~350℃

  ◆ 公称压力:≦1.6Mpa ≦2.5Mpa ≦4Mpa

  ◆ 精度等级:液体0.5级、气体、蒸汽1.0级,插入式2.5级

  ◆ 流速范围:液体0.6-6m/s,气体:5-60m/s蒸汽:5-70m/s

  ◆ 输出信号:

  电压脉冲:低电平≦1V,高电平≧6V,脉冲宽0.4ms,负载电阻>150

  标准电流:4-20mA,转换精度0.1%,累计流量9位显示(m3、kg、t),转换精度0.1%

  ◆ 供电电源:

  电压脉冲输出时:+12VDC,4-20mA输出时:+24VDC

  现场液晶显示:3.6V1号1节锂电池供电,使用寿命大于2年

  ◆ 环境温度:电压脉冲输出:-30℃~+65℃,4-20mA输出:-10℃~+55℃,现场液晶显示:-25℃~+55℃

  ◆ 表体材料:1Cr18Ni9Ti(其他材料协议供货)。


核心优势 /Core advantages
  • 01 厂家实力雄厚

    河南新航流量仪表有限公司是从事涡轮流量计、涡街流量计、水流量计、气体流量计、电磁流量计等自动化仪表生产及配套的公司,厂区占地18000平方,加工设备精良,生产效率高,出货快,质量优,服务佳,拥有国家颁发的多项行业相关资质证书。

  • 02 技术力量雄厚

    公司先后取得电磁流量计、涡街流量计、涡轮流量计等产品的十多项专利证书,2018年入选“河南科技小巨人”。公司秉承“自信源于品质,用事实说话”的核心理念孜孜不倦追求技术创新。

  • 03 严格把控质量

    加工设备精良,检测设备齐全,现产品已销往东南亚、欧洲、南美、非洲等三十多个国家与地区。先后取得ISO9001质量管理体系认证、ISO14001环境管理体系认证、OHSAS18001职业健康管理体系认证、CE认证等。

  • 04 快速售后响应

    30分钟内快速答复,24小时内提供解决方案,72小时内售后人员派遣。积极倾听客户需求,为您量身推荐或定制,并提供高性价比配套设备。满足用户“系列化、价值化、规范化、专业化、差异化”的各种服务。24小时热线电话,免费为您提供服务:400-688-0373。

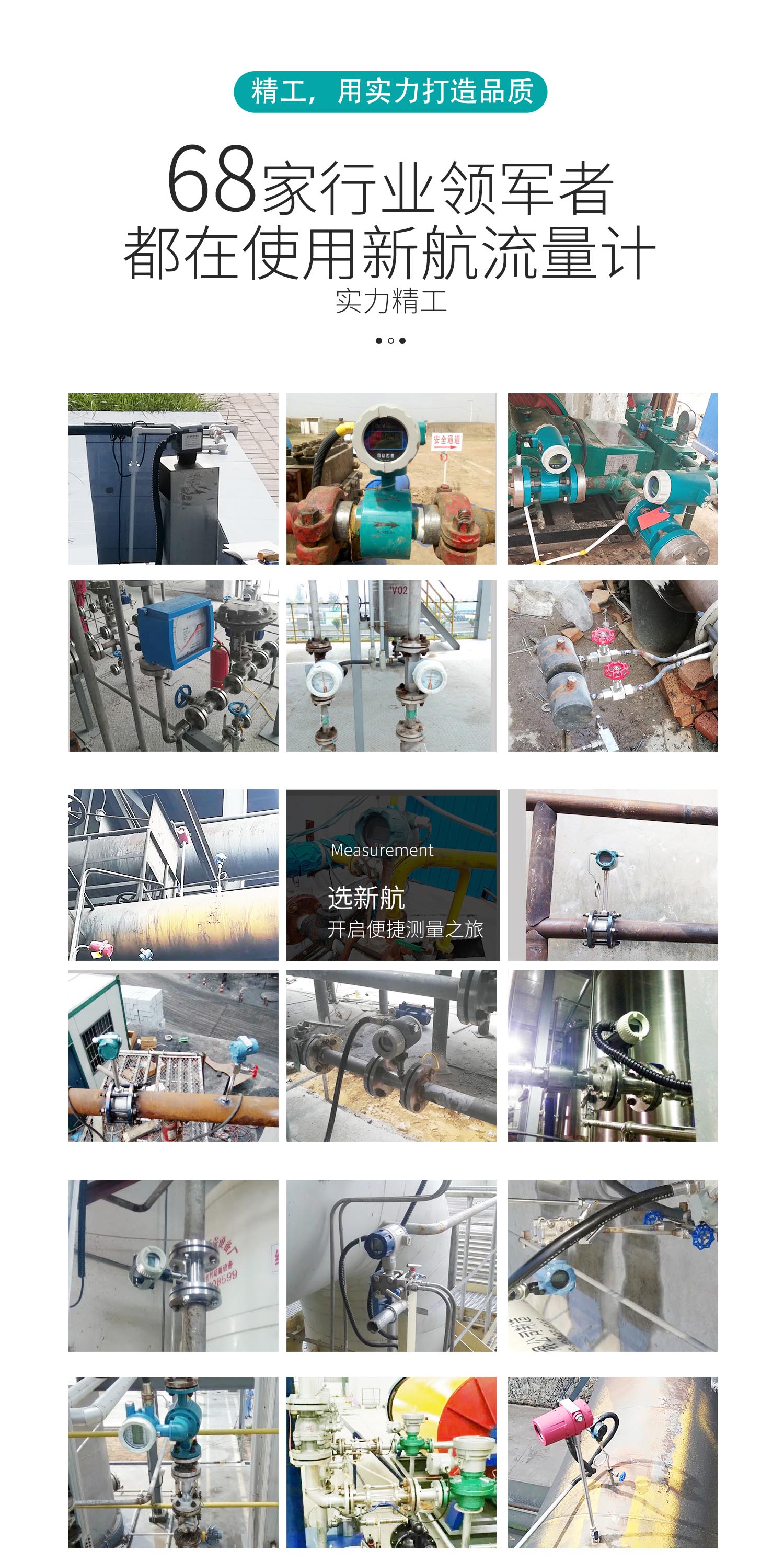

现场展示 /Live display
